TEKNİK BİLGİLER
ÇALIŞMA ŞARTLARI
Bu katalog, 40°C - 104°F sıcaklıkta 46 mm2/s – 46cSt viskoziteye sahip madeni yağ ile ölçülen teknik özellikleri ve diyagramları gösterir.
Nominal akış derecesi |
| 150 lt/dak. |
|
Maks. akış |
| 170 litre |
|
Çalışma basıncı (maks.) | Seri-paralel (tandem) devre | 315 çubuk | 4600 psi |
Karşı basınç (maks.) | T çıkış bağlantı noktasında | 25 çubuk | 360 psi |
Dahili kaçak A(B)®T | Dp=100 bar – 1450 psi sıvı ve 40°C'de valf | 3cm3 / dak. | 0,18 inç 3 /dak. |
Hidrolik sıvı |
| Madeni baz yağ |
|
sıvı sıcaklığı | NBR contalı | - 20° ila 80°C |
|
FPM (VITON) contalı | - 20° ila 100°C |
| |
viskozite | çalışma aralığı | 15 ila 75 mm 2 /s | 15 ila 75 cSt |
dak. | 12 mm2 / sn | 12 cst | |
Maks. | 400 mm2 / sn | 400 cSt | |
Maks. kirlenme seviyesi |
| 19/16 – ISO 4406 |
|
Bağlantı çubukları sıkma torku (anahtar 17) |
| 50 Nm | 36 pound |
LİMAN DİŞİ
LİMANLAR | BSP (ISO 228/1) | UN-UNF (ISO 11926-1) |
Giriş P | G 3/4 | 1 5/16 - 12 UN - 2B (SAE 16) |
A ve B bağlantı noktaları | G 3/4 | 1 1/16 - 12 BM - 2B (SAE 12) |
Çıkış T ve taşıma C | G 1 | 1 5/16 - 12 UN - 2B (SAE 16) |
PİLOT LİMANLARI | ||
hidrolik bağlantı noktaları | G 1/4 | - |
Pnömatik bağlantı noktaları | G 1/8 | - |
BOYUT VERİLERİ
UYGULAMA ALANLARI

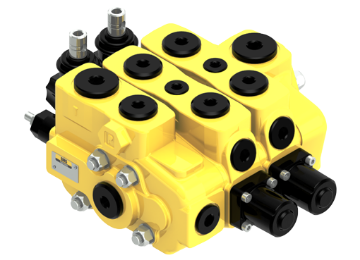

Bu 150L GS yön kontrol valfi grubu, ekskavatörler, önden yükleyiciler, vinçler ve kazıcı yükleyiciler, gemiler için yaygın olarak kullanılır.
