TEKNİK BİLGİLER
ÇALIŞMA ŞARTLARI
Bu katalog, 40°C - 104°F sıcaklıkta 46 mm2/s – 46cSt viskoziteye sahip madeni yağ ile ölçülen teknik özellikleri ve diyagramları gösterir.
Nominal akış derecesi |
| 45 lt/dak. |
|
Maks. akış |
| 65 litre |
|
Çalışma basıncı (maks.) |
| 250 bar | 3600 psi |
Karşı basınç (maks.) | T çıkış bağlantı noktasında | 25 çubuk | 260 psi |
Dahili kaçak A(B)®T | Dp=100 bar – 1450psi sıvı ve valf ile 40°C'de | 3cm3 / dak. | 0,18 inç 3 /dak. |
Hidrolik sıvı |
| Madeni baz yağ |
|
sıvı sıcaklığı | NBR contalı | - 20° ila 80°C |
|
FPM (VITON) contalı | - 20° ila 100°C |
| |
viskozite | çalışma aralığı | 15 ila 75 mm 2 /s | 15 ila 75 cSt |
dak. | 12 mm2 / sn | 12 cst | |
Maks. | 400 mm2 / sn | 400 cSt | |
Maks. kirlenme seviyesi |
| 19/16 – ISO 4406 |
|
LİMAN DİŞİ
ANA PORTLAR | BSP | İSTEĞE BAĞLI | UN-UNF | METRİK |
Giriş P | G 1/2 | G 3/8 | 7/8-14 (SAE 10) | M18x1,5 |
A ve B Bağlantı Noktaları | 3/4-16 (SAE 8) | |||
çıkış T | 7/8-14 (SAE 10) |
BOYUT VERİLERİ
UYGULAMA ALANLARI

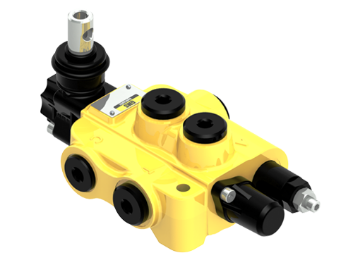

Bu 45L GMB yön kontrol valfi grubu, ağaç ayırıcılar, traktörler, tarım ekipmanları, küçük balıkçı gemileri, hafriyat makineleri, kaldırma ekipmanları, hava platformları, bomlu vinçler için yaygın olarak kullanılır.
